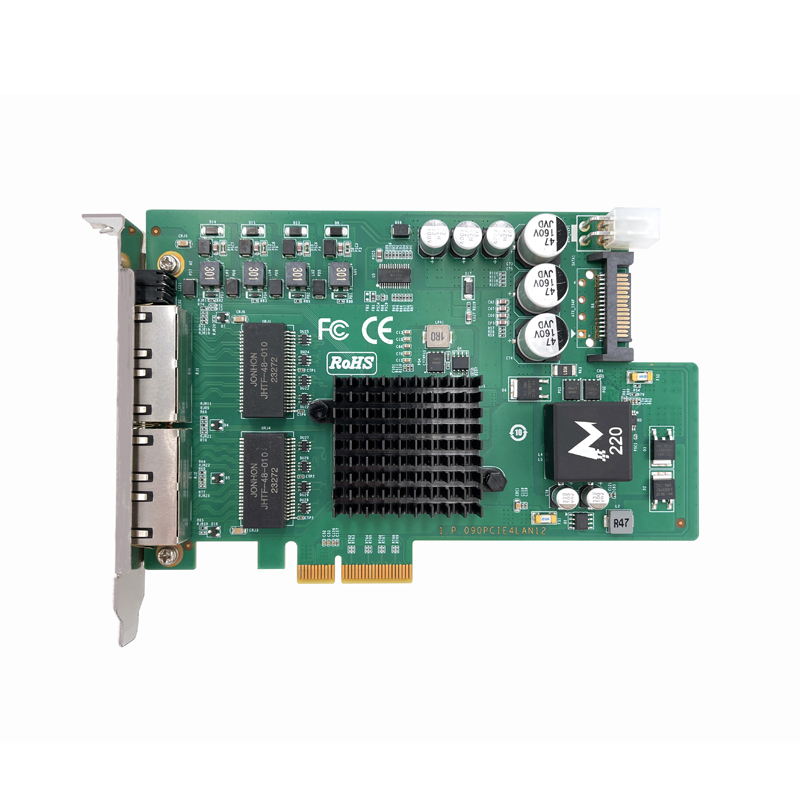

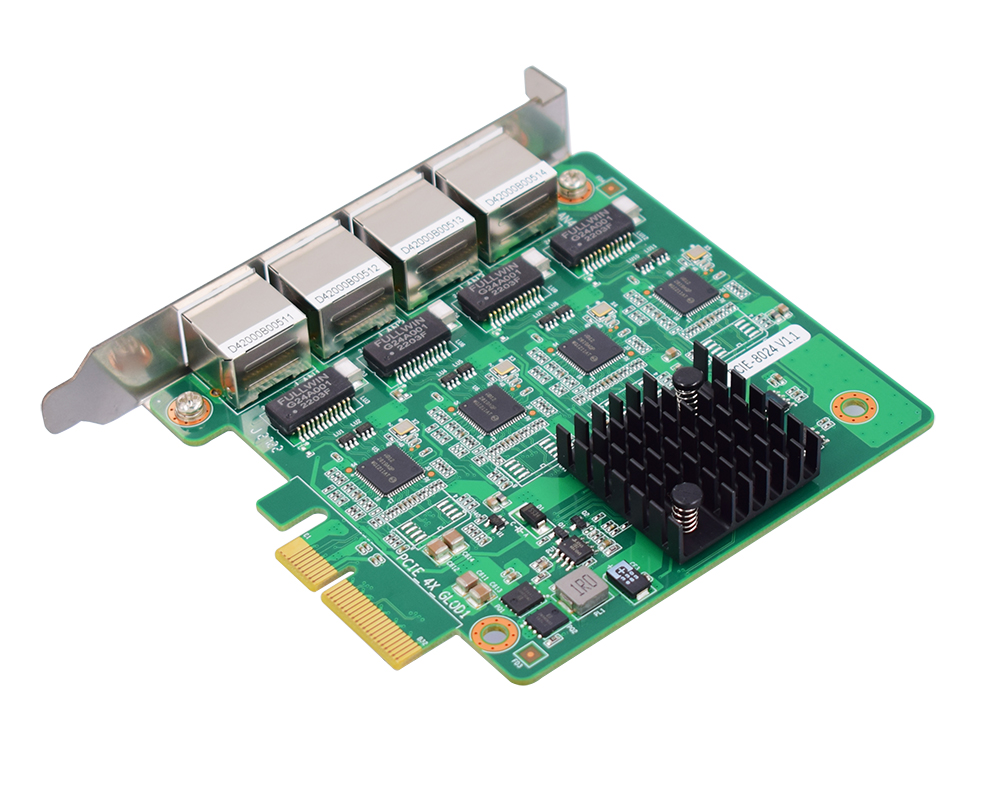

图像采集卡选购的六大要点选择图像采集卡时，需要根据你的具体应用场景、相机类型、预算和性能需求综合考虑。以下是关键的选购要点： 一、核心接口与兼容性 1. 相机接口类型 : Camera Link (CL):工业标准，高速、稳定、低延迟。需专用线缆和采集卡。分Base/Medium/Full/Deca配置，带宽依次递增。适合高速、高分辨率工业检测。 CoaXPress (CXP):基于同轴电缆，传输距离远（可达100m+），带宽高（单线可达12.5 Gbps），支持PoCXP供电。灵活性强，是新兴主流接口。分CXP-6/CXP-12等。 GigE Vision (GigE):基于千兆/万兆以太网。使用标准网线，成本低，传输距离长（100m）。万兆网带宽更高。适合中低速、多相机、分布式系统。注意主机网卡性能和网络配置。 USB3 Vision (USB3):基于USB 3.0/3.1/3.2。即插即用，成本最低，使用方便。带宽较高，但传输距离短（<5m），稳定性受主机和线缆影响较大。适合桌面应用、入门级或便携系统。 SDI (HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI):主要用于广播电视、视频制作领域。传输未压缩视频流，低延迟，距离较远。需匹配相机的SDI输出。 选购要点:必须确保采集卡接口与你的相机输出接口完全匹配！考虑未来相机升级的可能性。 2. 主机接口 (如何连接电脑): PCI Express (PCIe):主流选择，提供高带宽和低延迟。注意版本(PCIe 3.0, 4.0, 5.0) 和通道数 (x1, x4, x8, x16)，它们决定最大理论带宽。 Thunderbolt (USB-C形态):外置解决方案，提供高带宽（特别是Thunderbolt 3/4），方便笔记本电脑或小型主机使用。通常通过扩展坞连接Camera Link或CoaXPress采集卡。 USB:主要用于USB3 Vision采集卡本身（即插即用）。 选购要点:确保主机有对应空闲插槽（PCIe）或端口（Thunderbolt/USB）。PCIe卡性能通常最优。 二、性能参数 3. 带宽/数据速率: 计算相机输出的最大数据速率：`分辨率(宽x高) x 像素位数 x 帧率 (fps)`。 采集卡的持续带宽必须大于相机输出的最大数据速率，并留有一定余量（10-20%）。特别注意Camera Link配置、CXP线缆数量、GigE/USB的实际可达带宽（受协议开销、主机性能影响）。 考虑是否需要传输图像元数据，也会占用带宽。 4. 分辨率与帧率支持: 采集卡必须支持你的相机所需的最大分辨率。 采集卡必须支持你应用所需的最大帧率（在所需分辨率下）。注意卡标称的帧率通常是某个分辨率下的最大值。 5. 像素格式/色彩深度支持: 确保采集卡支持相机输出的像素格式（如Mono8, Mono10, Mono12, BayerRG8/10/12, RGB8, YUV422 等）。 注意采集卡内部处理能力（是否支持高位深数据的无损传输和处理）。 三、功能特性 6. 触发与I/O控制: 硬件触发输入：用于接收外部传感器（如光电开关、编码器）信号来精确启动图像采集，实现与运动同步。 硬件触发输出：用于控制光源、相机或其他设备。 通用I/O：用于连接其他传感器或控制设备。 光耦隔离：保护采集卡免受外部电气干扰，提高工业环境可靠性。 编码器输入：直接读取旋转或线性编码器信号，实现精确的位置同步采集。
7. 图像预处理 (部分高端卡提供): 查找表：实时调整图像对比度/亮度。 平场校正：实时补偿光照不均匀或传感器响应差异。 图像裁剪/缩放：减少传输数据量。 色彩空间转换：如Bayer 转 RGB。 像素格式转换：如12bit 转 8bit。 FPGA处理：可编程逻辑，实现自定义的实时图像处理算法（如滤波、特征提取），极大减轻主机CPU负担。
8.内存： 板载帧存：用于缓存图像，缓冲主机处理延迟或波动，避免丢帧。尤其在高速采集或主机负载高时。容量越大，缓冲能力越强。 四、软件与兼容性 9. 软件开发包： GenICam 兼容性：现代工业相机（GigE, USB3, CL, CXP）普遍遵循GenICam标准。确保采集卡的SDK支持GenICam，这样你可以使用通用的API（如GenTL Producer）来访问和控制相机，降低开发难度。 原生SDK：供应商提供的底层API，通常提供更高级或更底层的控制。评估其易用性、文档完整性和例程丰富程度。 第三方库支持：是否支持你常用的图像处理库（如Halcon, VisionPro, OpenCV, LabVIEW, Matlab等）？是否有现成的插件或驱动？ 10. 操作系统支持：确认采集卡驱动和SDK支持你使用的操作系统（Windows, Linux, macOS等）及具体版本（如Win10/11, Ubuntu LTS版本）。 11. 固件更新与支持：供应商是否定期提供固件更新以修复问题或增加新功能？技术支持是否及时有效？ 五、应用场景与特殊需求 12. 具体应用： 高速检测/运动分析：超高帧率、低延迟、精确触发（编码器同步）、大板载内存是关键。首选Camera Link HS, CoaXPress, 或高端PCIe卡。 多相机系统：考虑主机PCIe带宽、Thunderbolt扩展能力、GigE交换机性能。多通道采集卡（如4x Camera Link Base, 多路CXP）可能更高效。 高分辨率成像：超高带宽（Full/Camera Link HS, CXP-12, 10GigE）、大板载内存、支持高位深。 嵌入式/便携系统：Thunderbolt/USB接口采集盒可能是首选。 医疗/生命科学：可能涉及特殊认证或对EMC/温度有更高要求。 广播电视/影视制作：SDI接口是标配，关注支持的SDI标准、色彩空间、HDR支持等。 13. 同步多相机采集：需要采集卡支持精确的多通道同步触发功能（如通过同一个触发源同步多个输入通道）。 14. 环境要求：工业环境需考虑宽温、抗震动、抗电磁干扰能力。 六、预算与服务 15. 预算：专业图像采集卡价格差异巨大，从几百元（USB3）到数万元（高端多通道CXP/CLHS FPGA卡）不等。明确预算范围。 16. 供应商：评估供应商的技术支持能力、供货周期、保修政策。 17. 试用：如果可能，在最终采购前申请样卡进行实际测试，验证兼容性和性能是否满足要求。 |
